玻璃钢无阀滤池

海产养殖设备

        玻璃钢无阀滤池是我公司2002年开发研制的一项新产品，产品经过使用，深受广大养殖户欢迎，产品广泛销往渤海、东海及内陆湖泊等海水、淡水鱼养殖区。
        本产品全部采用耐海水优质树脂缠绕一次成型，内层采用食品级无毒树脂，具有工艺先进，创新力强，坚固耐用，品种齐全，不着污垢，不附细菌，易清洗，无公害，贮水好，易搬运，省工、省时、省电等显著优点，为广大育苗、养殖用户带来了巨大的经济效益，深受水产行业青睐。
        一、适应条件
        （一）、滤潜水应经混凝沉淀或经澄清处理，浑浊度应在15毫克/升以下，滤后水的浑浊度在5毫克/升以下。
        （二）、地基计算强度为10吨/平方米。当地基强度消于10吨/平方米时，另行演算。
        （三）、适应与抗震烈度8度及8度以下地区。
         (四)、本图集未考虑防冻。如有冰冻可能者，应根据具体情况采取适当措施。
        （五）、本滤池要求前处理构筑物必须保证一定的出水水头，同时要求在冲洗时废水向外届排泄畅通。

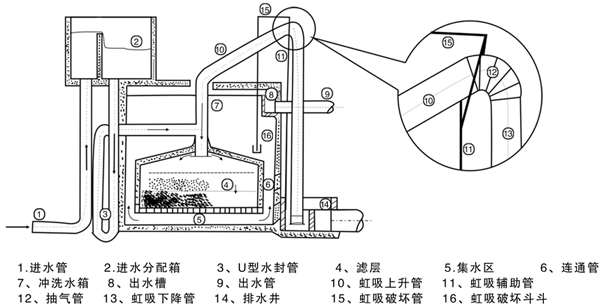

        二、原理简介
        来水由进水管送入滤池，经过滤层自上而下的过滤，清水即从连通管注入水箱内贮存，水箱充满后，水流通过出水管入清水池。滤层不断截留悬浮物，造成滤层阻力不断增加，因而促使虹吸上升管内的水位不断上升。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管，借以带走虹吸下降管中空气，当真空度达到一定值时，便发生虹吸作用。这是，水箱中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降到虹吸破坏管口时，空气进入虹吸管，破坏虹吸作应，滤池反洗结束，滤池进入下一周的工作。
        流程示范

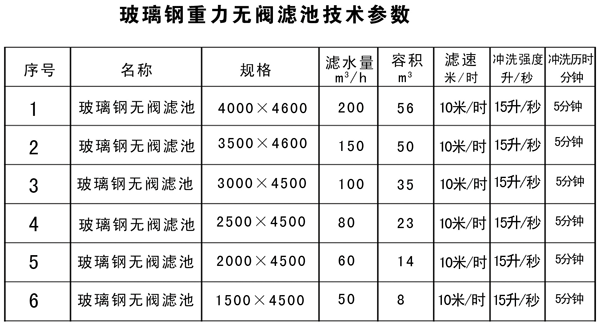

        四、设计数据
        （一）、设计水量按净水量再加4%考虑
        （二）、滤速采用10米/时
        （三）、平均冲洗强度采用15升/秒.平方米。冲洗历时5分钟。
        （四）、期终水头损失值采用1.7米。
        五、细部说明
        （一）、进水分配箱：其作应是均分流量，是两格滤池能独立过滤，当滤池与前处理构建物靠近时，进水分配箱可建在沉淀（澄清）池上与出水斗和倂。
        （二）、进水管；为了避免冲洗时因进水管吸空而破坏虹吸，故进水管设置u型水封。管内流速一般控制在0.5-0.7米/秒之内。

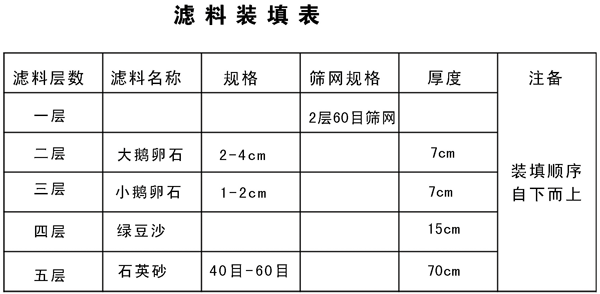

        ★滤料应采用具有足够的机械强度和能抗腐蚀的粒状石英砂或无烟煤，并不得含有毒有害的物质。
        （三）、进水管：A为有利虹吸的形成，虹吸管采用锐角形式。B虹吸管及抽气管为加速形成虹吸而装置的。虹吸破坏斗的标高则控制着冲洗时的长短。C冲洗强度调节器用以控制一定的冲洗强度。在试运转时，应进行调整。4、人共强制冲洗器的效果与制作加工有密切关系，应保证按图施工。
        （四）、管材及配件：管径在80毫米以下，采用白铁管。80毫米以上采用焊铁钢管钢配件按S311规定采用。
        （五）、防腐处理：钢制配件除锈后，涂樟丹油两道，调和漆两道，颜色自选。
        （六）本图集不设进水停水装置。如需要时，可参阅附图“自动停止进水装置示意图”此时应注意：①滤前构筑物应有足够超高，以容纳冲洗期间的进水量。
        ②因滤速发生突然变化而影响滤后水的水质。
        六、结构设计
        （一）、计算原则
        1、池壁以锥形罩为界分为上下二部分。上下段池壁及底板根据其长宽比例不同按双向或单向板计算，各构件连接处假定弹性固定，考虑最不利荷载组合进行内力调整。
        2、锥形罩计算：考虑滤池期终水头损失达最大值和反冲洗刚开始时的最不利荷载组合进行计算。
        3、底板计算;考虑滤池运行时的最不利荷载组进行计算。地基反力按直线分布考虑。
        4、钢筋混泥土结构按TJ10-74设计规范设计，允许最大裂缝宽度不大于0.20毫米。
        （二）、基础埋深超过3米时，应该算池体结构强度和抗裂性，当地下水位较高时，尚需进行抗浮验算，池壁配筋应另行核算。
